VOLTAGE: 115 or 220 VAC (50 or 60 Hz)
SCREW TYPE: Ball Screw
STANDARD STROKE: 3 to 24 in (76 to 610 mm)
SPEED: 2 to 5.1 in/s (68 to 86 mm/s)
TEMPERATURE RANGE: 15ºF to 120ºF (-10ºC to 50ºC)
TUBE RESTRAINING TORQUE: 180 in-lbf (20.3 Nm)
ENVIRONMENTAL RATING: IP50 protection standard (IP52 optional)
SPA Series 2000 lb Product Information | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Part Number | Rated Loads | Stroke Length | Retracted Length | Voltage | Current Draw* | Speed* | Limit Switch | Duty Cycle* | |||
# | (lbs) N | In | mm | In | mm | (VAC) Hz | Amp | in/s | mm/s | Yes/No | % |
SPA6420-3 | (2000) 8896 | 3 | 76 | 21.9 | 556 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
SPA6420-6 | (2000) 8896 | 6 | 152 | 24.9 | 632 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
SPA6420-12 | (2000) 8896 | 12 | 305 | 30.9 | 785 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
SPA6420-18 | (2000) 8896 | 18 | 457 | 36.9 | 937 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
SPA6420-24 | (2000) 8896 | 24 | 610 | 42.9 | 1090 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
PSPA6420-3 | (2000) 8896 | 3 | 76 | 21.9 | 556 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
PSPA6420-6 | (2000) 8896 | 6 | 152 | 24.9 | 632 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
PSPA6420-12 | (2000) 8896 | 12 | 305 | 30.9 | 785 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
PSPA6420-18 | (2000) 8896 | 18 | 457 | 36.9 | 937 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
PSPA6420-24 | (2000) 8896 | 24 | 610 | 42.9 | 1090 | (115) 60 | 5.1 | 0.86 | 22 | Yes | 18% |
SPA7420-3 | (2000) 8896 | 3 | 76 | 21.9 | 556 | (220) 50 | 2 | 0.68 | 17 | Yes | 25% |
SPA7420-6 | (2000) 8896 | 6 | 152 | 24.9 | 632 | (220) 50 | 2 | 0.68 | 17 | Yes | 25% |
SPA7420-12 | (2000) 8896 | 12 | 305 | 30.9 | 785 | (220) 50 | 2 | 0.68 | 17 | Yes | 25% |
SPA7420-18 | (2000) 8896 | 18 | 457 | 36.9 | 937 | (220) 50 | 2 | 0.68 | 17 | Yes | 25% |
SPA7420-24 | (2000) 8896 | 24 | 610 | 42.9 | 1090 | (220) 50 | 2 | 0.68 | 17 | Yes | 25% |
* At Rated Load |

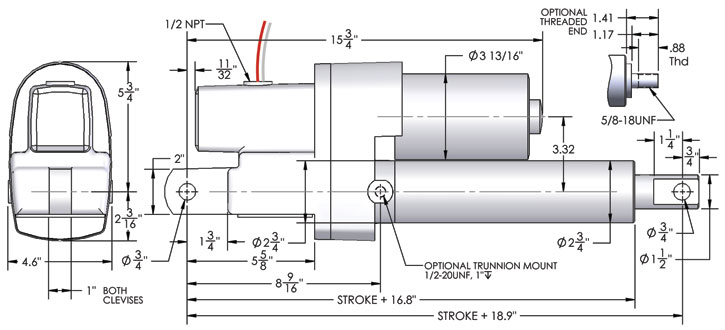

SPA Series 2000 lb. Dimensions |
---|

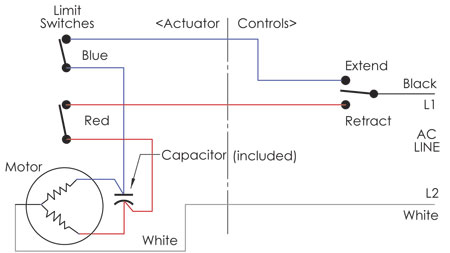

SPA Series 2000 lb. Wiring Diagram |
---|
