Les vérins à vis sans fin Pfaff-silberblau de la série SHE de Columbus McKinnon Engineered Products, de Kissing, fonctionnent à la perfection dans les dernières tables de pose de la société de génie mécanique internationale Linnhoff & Henne. Seuls deux vérins à vis sans fin sont nécessaires pour maîtriser les forces de 400 kN générées lors de la pose mécanique d’asphalte coulé. Les vérins à tige filetée trapézoïdale autobloquante et lubrifiée à la graisse peuvent être positionnés très précisément à des vitesses de 150 mm/min grâce à un rapport de transmission élevé (32:1) et une course de 0,5 mm par tour. Les tables de pose permettent ainsi la pose d’asphalte sur de grandes surfaces sur des parkings, des ponts, des routes, des chemins piétonniers, des parkings couverts et des halls.
Des exigences élevées pour la pose mécanique d’asphalte
Les tables de pose sont utilisées lors de la pose mécanique d’asphalte coulé. Elles compriment uniformément le mélange sur toute la largeur de pose et créent ainsi une chaussée fermée et plate. Pour pouvoir lever des charges de 40 tonnes au total, Linnhoff & Henne recherchait des vérins à vis sans fin adaptés et a choisi la série SHE de Pfaff-silberblau en raison de sa capacité de charge élevée, de sa fiabilité et de ses excellentes possibilités de montage. Grâce à leur boîtier robuste et à l'arbre à vis sans fin durci et rectifié, les engrenages de levage SHE peuvent supporter des charges élevées de manière fiable et durable.
De chaque côté de la table de pose ou du train de roulement se trouve un vérin à vis sans fin Pfaff-silberblau SHE avec une course de 1 300 mm. La version B (tige côté surface de vissage) assure une répartition optimale de la charge et offre de bonnes possibilités de montage : l’écrou de roulement peut ainsi être intégré très facilement dans le logement prévu à cet effet par le client, tout en servant de guidage linéaire avec une direction de charge (de traction) optimale. Un soufflet et un boîtier robuste protègent de manière fiable la tige contre les intempéries et les salissures dans les conditions d’exploitation difficiles de la pose d’asphalte.
Seulement deux vérins à vis sans fin pour toutes les largeurs de montage possibles
Linnhoff & Henne, de Stadtoldendorf, développe et produit des engins pour le transport et la pose de l'asphalte coulé. Pour la pose de l'asphalte et l'application du gravillon en une seule opération, les tables de pose peuvent également être équipées d’un gravillonneur intégré. La largeur de montage est déterminée par le nombre de tables interchangeables. Avec les vérins à vis sans fin Pfaff-silberblau, des largeurs de montage allant jusqu'à 14 m avec gravillonnage sont possibles. Pour l’entraînement de l’engin, un châssis à roue peut être utilisé pour les tables de pose petites et moyennes sans gravillonnage, ou un châssis à 2 ou même 4 chenilles pour les grandes tables avec gravillonneur intégré. Les vérins à vis sans fin SHE 25 supportent tous les stades d'expansion.

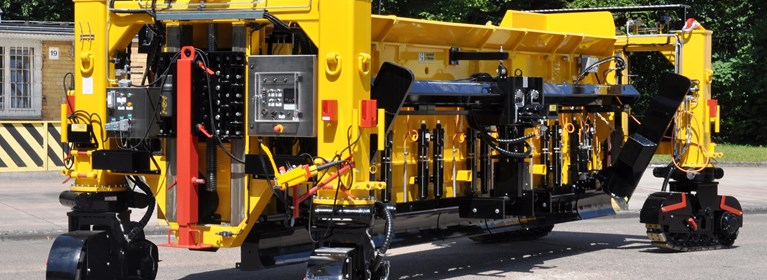

Image 1: table de pose Linnhoff & Henne avec châssis à 4 chenilles (droits photo : Linnhoff & Henne)

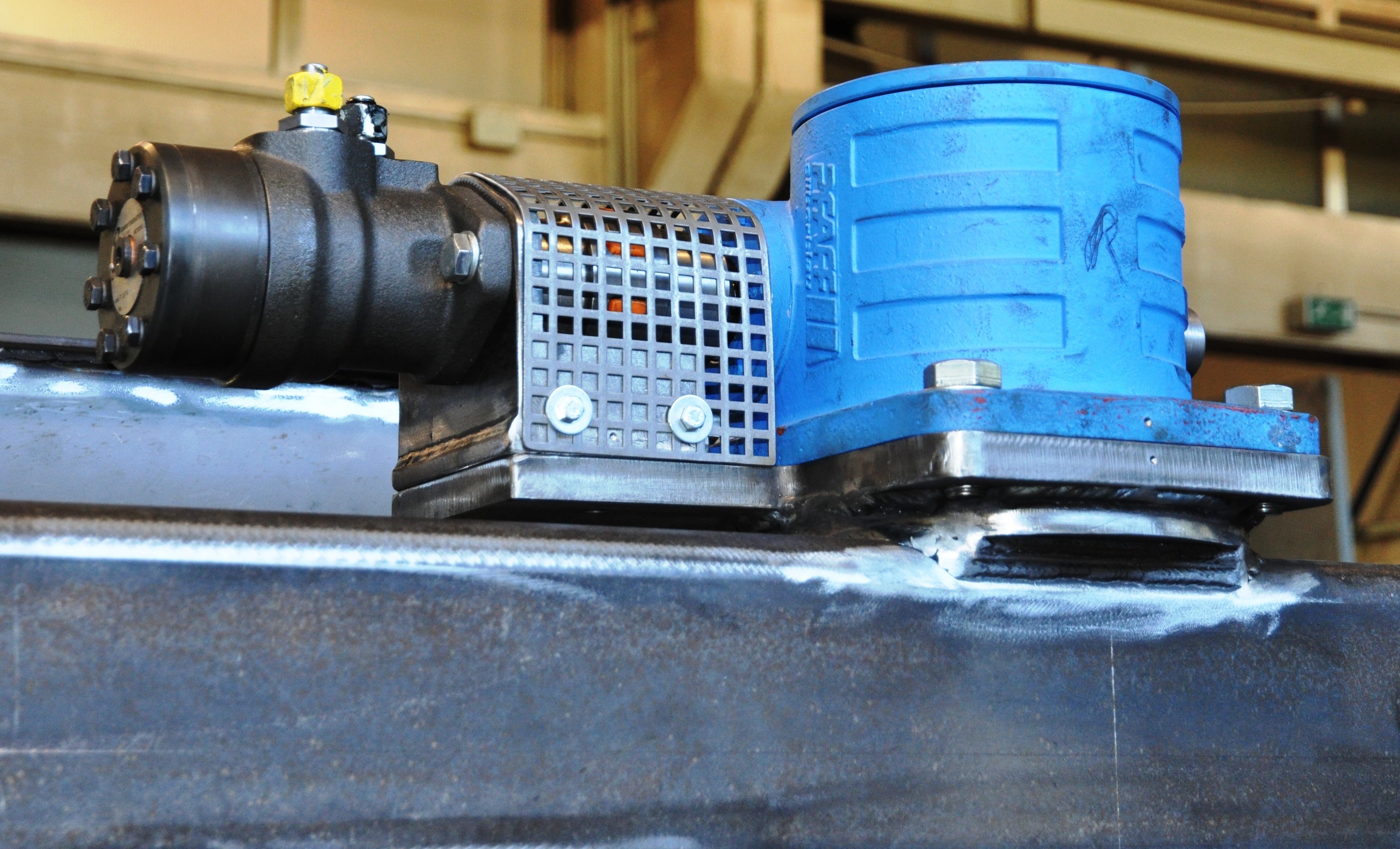

Image 2 : vérin à vis sans fin Pfaff-silberblau SHE 25 pour le levage et l'abaissement de la table de pose (droits photo : Linnhoff & Henne)
