par Petra Lugner | 18 juil. 2013
Sur le Danube, dans le sud des Carpates, à la frontière entre la Roumanie et la Serbie, les Portes de Fer sont l’une des gorges les plus imposantes d’Europe. Les « Portes de Fer » 1 et 2, deux centrales hydroélectriques au fil de l'eau construites en 1972 et dotées d’une écluse, avaient rendu plus navigable la partie du Danube jusqu'alors la plus dangereuse. Columbus McKinnon Engineered Products GmbH, de Kissing, a conçu et installé un dispositif de levage spécial pour l'entretien de cette écluse. La solution de levage linéaire se compose de quatre vérins à vis sans fin pour charges lourdes SHE 100.1 de marque Pfaff-silberblau, qui ont fait leurs preuves et offrent une excellente précision. Ils lèvent et abaissent de 700 mm la porte de l’écluse de 200 t, avec une déviation inférieure à 0,1 mm.
Fonctionnement synchrone précis avec une déviation inférieure à 0,1 mm

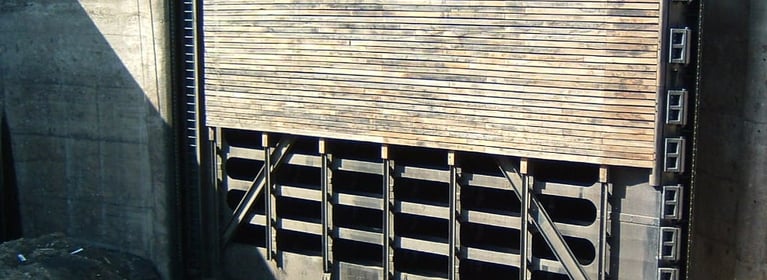

Le dispositif de levage Pfaff-silberblau est utilisé au niveau de la centrale hydroélectrique « Porte de Fer 1 ». Celle-ci est dotée d'une écluse avec deux compartiments de 310 m de long et 34 m de large. Pour l’entretien, les portes de l’écluse doivent être élevées de 700 mm à l'aide d'un dispositif de levage. La tâche idéale pour un dispositif de levage et d'entretien spécialement conçu à cet effet par le spécialiste allemand des technologies d’entraînement.
Pour concevoir le système de levage, quatre vérins à vis sans fin SHE 100.1 de Pfaff-silberblau ont été connectés mécaniquement et synchronisés avec une tige filetée spéciale via un renvoi d’angle et des allonges élastiques de Cardan. En raison du faible angle de torsion des arbres d'entraînement et de connexion, un quart de degré seulement par mètre, et de la réduction de l’engrenage à vis sans fin, le système est synchronisé de façon extrêmement précise, avec une déviation inférieure à 0,1 mm.
Capacité de levage fiable pour 200 t.
Le système de Pfaff-silberblau peut lever et abaisser une charge totale de 200 t à une vitesse de 0,06 m/min. Deux moteurs d'entraînement démarrés simultanément assurent une répartition idéale du couple. Deux renvois d’angle assurent chacun la rotation nécessaire pour atteindre la vitesse de levage requise sur les engrenages de levage. Les vérins à vis sans fin autobloquants garantissent que le tablier de 200 t est maintenu à la hauteur de travail requise sans support supplémentaire.
La commande du système de levage de la porte de l’écluse est également fournie par Pfaff-silberblau. Elle est dotée d'un contacteur-inverseur de 45 kW qui alimente les deux moteurs simultanément et est actionné par trois boutons-poussoirs. Le système démarre par simple pression sur un bouton et s'arrête automatiquement dès que les interrupteurs de fin de course sont atteints. L'état de fonctionnement est indiqué par quatre voyants LED. Un bouton d'arrêt d'urgence permet un arrêt immédiat en cas d'urgence.
