Plus puissant et plus rapide que jamais, le Railgun de la marine américaine fait ses débuts publics

Centre de guerre navale de surface

Government | Power & Motion Technology | par Bruce Crowder | 31 août 2017


Des canons à chargement par la bouche de l’USS Constitution au système de canon avancé des derniers destroyers de classe Zumwalt de la marine américaine, la guerre navale a toujours compté sur les explosifs pour tirer des projectiles sur l’ennemi.

Cela pourrait être sur le point de changer grâce à des recherches auparavant secrètes sur les railguns électromagnétiques. Au lieu de transporter des tonnes d’explosifs dans des chargeurs, avec tous les risques que cela comporte, les navires de guerre pourraient utiliser l’électricité comme propulseur dans les futurs canons.

Les railguns utilisent des champs magnétiques créés par des courants électriques élevés pour accélérer un conducteur métallique coulissant, ou induit, entre deux rails. Au lieu d’obus explosifs, les railguns tirent des projectiles inertes qui dépendent de l’énergie cinétique pour leurs effets.

Le résultat est une arme qui élimine les dangers des explosifs puissants sur un navire et des munitions non explosées sur le champ de bataille.



DE LA PLANCHE À DESSIN AU CHAMP DE TIR

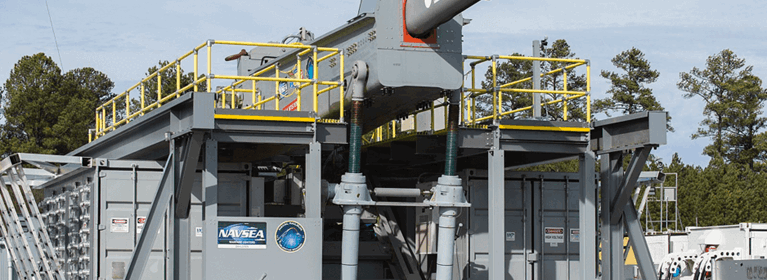

Un canon à rail de preuve de concept, surélevé par deux actionneurs mécaniques Duff-Norton (vérins à vis), peut accélérer un projectile jusqu’à Mach 6 et le tirer sur plus de 100 milles marins. La marine américaine a testé ce prototype naval innovant au Naval Surface Warfare Centre, à Dahlgren, en Virginie.

La recherche sur les canons électromagnétiques est en cours depuis au moins 2005, mais le nouveau prototype représente une étape importante vers une arme déployable. Pour le construire, la Marine avait besoin de composants fiables pour ajuster l’élévation du montage capables de résister à un recul puissant et à une exposition à des éléments extérieurs difficiles.



LA SOLUTION

Deux vérins à vis 150T avec une course de 70 pouces ont été installés avec des écrous anti-jeu, avec des extrémités filetées à barre solide pour accueillir un montage à double coupe, un motoréducteur IP55 à rapport élevé de 20 HP avec codeur et frein, des joints pleins / doubles, des interrupteurs de fin de course / boîtier et une lubrification spéciale, ainsi que des accouplements et des arbres pour permettre la synchronisation mécanique.

En fin de compte, le railgun pourrait être utilisé pour attaquer d’autres navires, frapper des cibles à terre ou défendre le navire contre les missiles et les avions. Les développements futurs se concentreront sur l’augmentation de la cadence de tir et de la durabilité du lanceur.

« Le railgun est un véritable changeur de jeu de combat », selon l’Office of Naval Research. « Une couverture étendue, une réponse exceptionnellement rapide et des chargeurs très profonds étendront la portée et la létalité des navires armés de cette technologie. »

L’ingénierie Duff-Norton contribue à transformer cette technologie révolutionnaire en réalité.
