Quel type de tendeur à chaîne devez-vous utiliser pour arrimer la charge ?
Transport et transport ferroviaire | Rigging | par Troy Raines | 01 oct. 2019
J’ai de par mon métier d’ingénieur une vision singulière de la vie. J’envisage souvent les choses comme une mécanique simple susceptible de me faciliter la tâche. Vous ne voyez pas où je veux en venir, ni ce que cette mécanique simple a à voir avec le choix de tendeur à chaîne ? Je m’explique.

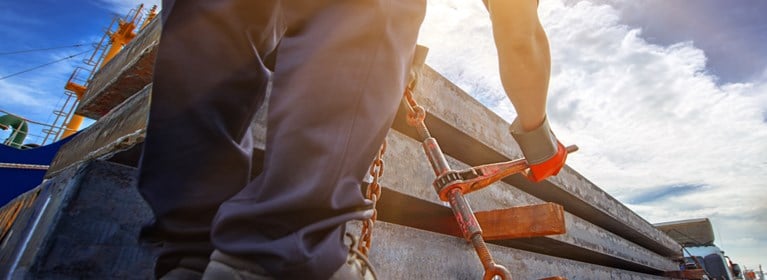

C’est un outil utilisé pour serrer une chaîne afin d’arrimer une charge en vue de son transport. On parle également de système d’arrimage de charge. On distingue deux grands types de tendeurs à chaîne : à levier et à cliquet. Ils se différencient par le mode de serrage du tendeur.

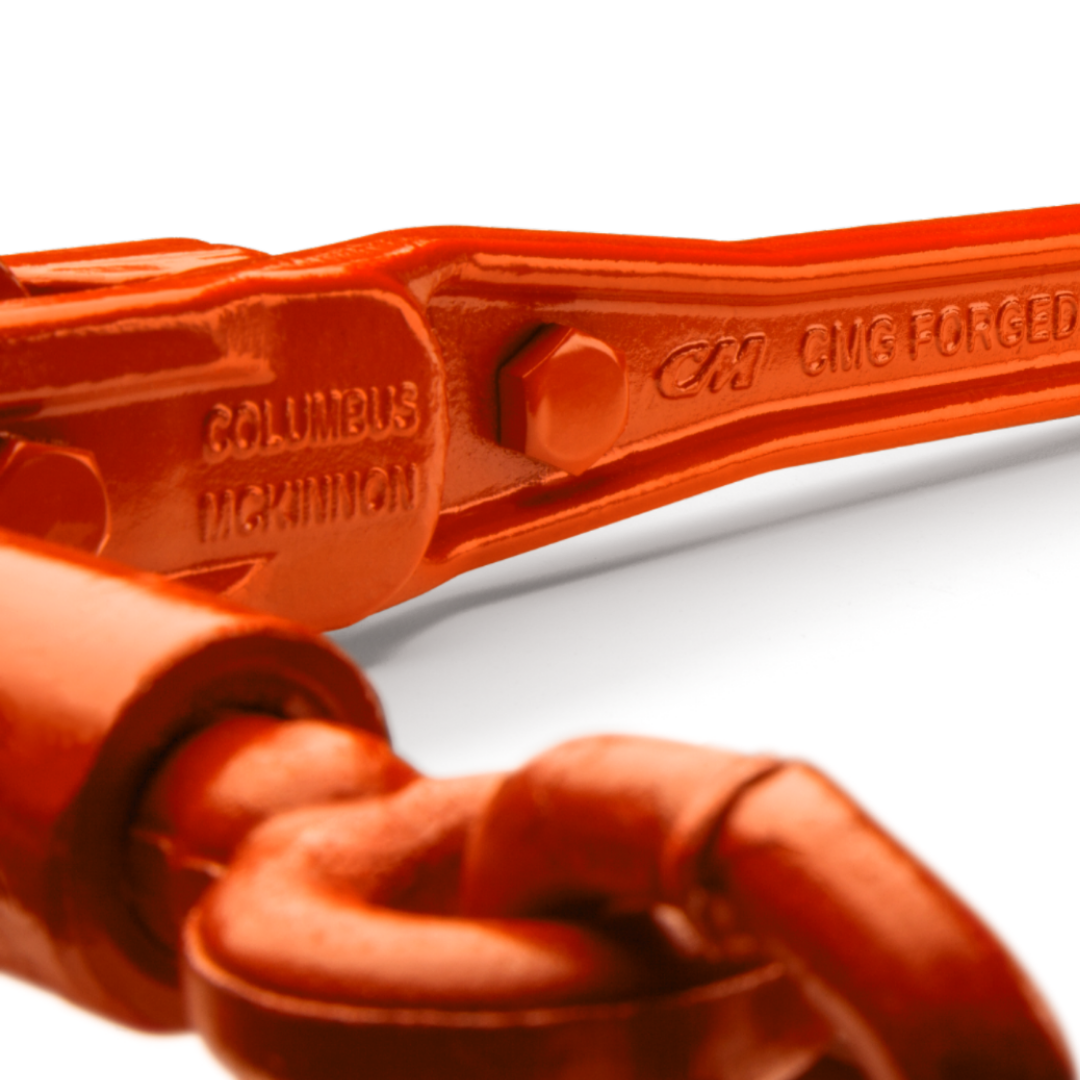

Un tendeur à levier comprend un mécanisme simple (un levier) avec un crochet de tension à chaque extrémité. Le levier est utilisé pour accroître la force appliquée à un dispositif de retenue. Le levier est articulé et avale le mou en tirant sur une extrémité du crochet de tension ; il se verrouille après une rotation à 180°. Le tendeur à levier présente notamment les avantages suivants :
Ce style de tendeur utilise deux mécanismes simples et il comprend deux crochets de tension à chaque extrémité, ainsi qu’une poignée. La poignée fait office de levier et il y a un filetage. La combinaison des deux mécanismes permet de multiplier la force appliquée manuellement.
Avec un tendeur à cliquet, le levier et la vis fonctionnent ensemble et augmentent la force appliquée manuellement sur 'appareil. Résultat : la force de traction nécessaire sur la poignée pour appliquer une tension est nettement réduite par rapport à un tendeur à levier.
Les cliquets permettent également un chargement et un déchargement plus lents et plus réguliers des forces. Cela réduit toute tension ou contrainte inutile sur votre corps. Les tendeurs à cliquet étant conçus avec un engrenage, une poignée, un cliquet et des raccords d’extrémités, ils n’accumulent pas autant d’énergie dans la poignée qu’un tendeur à levier.
Autre avantage des tendeurs à cliquet : la préhension est plus sûre. La longueur utile d’un tendeur à cliquet est généralement de 20 à 25 cm, soit deux fois plus que celle d’un tendeur à levier. Si le serrage d’un tendeur à cliquet peut prendre plus de temps, il est également plus contrôlé, ce qui rend le processus plus sûr.
Les tendeurs à levier et à cliquet fonctionnent de manière similaire et le choix dépend des préférences de l’opérateur. Comme avec tout type de système d’arrimage de charge, des mesures de sécurité s’appliquent, notamment :
Troy Raines est directeur de l’ingénierie produit pour le gréage et les chaînes chez Columbus McKinnon Corporation. Il a 15 ans d’expérience avec CM sur les normes industrielles ASME, WSTDA, ASTM et ISO et au sein de comités techniques. Troy est persuadé que nous sommes plus forts et plus intelligents en équipe et il apprécie la réflexion stratégique pour identifier la meilleure solution pour toutes les parties.
