PHOENIX Colonne de Levage

Les colonnes de levage PHOENIX combinent vérins à vis et guidage en un seul système économique. Leur conception compacte offre un large champ d'applications et sont polyvalentes dans la construction mécanique, l'aéronautique et l'industrie pharmaceutique.

Besoin d’aide?

Vous ne savez pas s’il s’agit du bon produit pour votre application ou si vous avez besoin d’une solution personnalisée? Contactez-nous dès aujourd’hui pour obtenir l’aide d’un expert.

Caractéristiques et avantages

Construction modulaire
En général, la construction modulaire permet d'accélérer la réalisation d'un projet. La possibilité d'ajuster rapidement et facilement l'équipement à l'aide de colonnes de levage améliore l'efficacité.
Vitesses de levage
Jusqu'à 100 mm/s
Forces de compression et de traction élevées : de 5 à 25 kN
Convient aux applications à faible vitesse et à forte charge. Les vis trapézoïdales sont particulièrement adaptées aux applications impliquant des charges lourdes et des vitesses relativement faibles.
Conception fermée et nécessitant peu d’entretien
Les colonnes fermées offrent une meilleure protection contre la poussière, les débris et l’humidité, ce qui augmente la fiabilité et les performances, en particulier dans les environnements exigeants.
Prise de charge excentrée admissible
Convient aux situations où les charges ne peuvent pas toujours être parfaitement centrées sous le mécanisme de levage, comme c’est le cas avec les équipements médicaux, les postes de travail industriels ou les bureaux réglables en hauteur où les composants peuvent être plus lourds d’un côté.
Suppression des freins externes
Mécanisme d’autoblocage au niveau de la vis trapézoïdale à pas unique à l’arrêt
Conception à un ou plusieurs étages
Adaptée aux réglages de hauteur limités, cette conception est idéale pour des applications telles que les bureaux ou postes de travail réglables en hauteur de base, où une grande amplitude de mouvement n’est pas nécessaire.
Écrou de sécurité court pour conception à un étage avec vis trapézoïdale
Risque de flambage réduit : dans les systèmes utilisant des mécanismes vis-écrou (comme ceux à vis trapézoïdale), la vis est soumise à des forces vers le bas. Cette conception minimise le risque de flambage de la vis.
Gamme complète d’accessoires disponibles

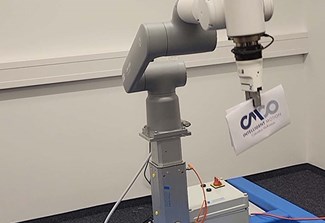

Pfaff-silberblau - Colonne élévatrice avec ABB Robotics

Nous sommes ravis d’annoncer que nous avons récemment participé à l’atelier du programme ABB Robotics Ecosystem. Notre équipe a présenté avec succès le premier prototype de colonne élévatrice, qui promet de créer des solutions de mouvement intelligentes pour le marché de la robotique. Restez à l’écoute pour connaître les prochaines étapes ! Nous n’en sommes qu’au début et il y a encore beaucoup à venir. Que vous soyez fabricant de cobots, intégrateur de systèmes ou étudiant curieux et fasciné par l’avenir, c’est un événement à ne pas manquer.

CAD & Go

Notre application de CAO vous permet d’accéder à des données CAO 2D/3D dans différents formats. Vous pouvez également transférer des données CAO directement dans votre système de CAO via notre boîte à outils Click2CAD.

CONFIGURER MAINTENANT

Pfaff-silberblau - Colonne de levage PHOENIX

Nos colonnes de levage PHOENIX permettent de déplacer facilement des forces jusqu’à 25 kN. Les options d’installation multiples (verticale, horizontale ou en hauteur) et la conception compacte répondent à de nombreuses utilisations spécifiques.

Les colonnes de levage PHOENIX conviennent par exemple pour : le réglage ergonomique de la hauteur des plans de travail et tables de montage, le levage et le déplacement de charges excentriques sans guides supplémentaires et les applications spécifiques comme les stands d'exposition.

Visionnez notre vidéo maintenant.

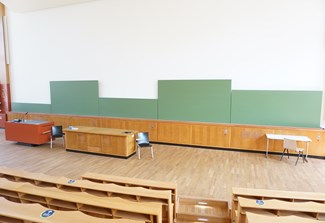

L’Université de technologie de Dresde obtient des colonnes de levage télescopiques PHOENIX

Au cours de la modernisation, le Heinz-Schönfeld-Hörsaal de l’Université technique de Dresde a été équipé d’un nouveau réglage du tableau noir.

Au lieu du système de treuil des années 1960, une solution de Columbus McKinnon Engineered Products a été mise en œuvre avec des colonnes de levage télescopiques PHOENIX PH36 de la marque Pfaff-silberblau. Avec le nouveau système, les cinq feuilles peuvent désormais être automatiquement levées et abaissées de 1 300 mm en appuyant sur un bouton à une vitesse de 2 m/min.

La manipulation pour l’utilisateur est très simple: chaque tableau dans la salle de conférence peut être commandé individuellement électriquement via son propre élément de commande. Le système de Columbus McKinnon Engineered Products fonctionne silencieusement, ce qui est un grand avantage pour les événements et les conférences. Grâce à leurs guides coulissants à faible jeu arrière, ils garantissent une stabilité absolue même lorsqu’ils sont complètement déployés.

Vers le communiqué de presse

Nous sommes heureux de vous conseiller

Columbus McKinnon Engineered Products GmbH
Am Silberpark 2-8 | 86438 Kissing| Allemagne

Téléphone de vente: +49 8233 2121 777

sales.kissing@cmco.eu

Documents

Manuels et suppléments

[Manuel d’exploitation et d’entretien] Manuel d'utilisation de la colonne de levage télescopique PHOENIX - Anglais [Manuel d’exploitation et d’entretien] Manuel d'Utilisation de la Colonne de Levage Télescopique PHOENIX - Allemand [Manuel d’exploitation et d’entretien] Manuel d'Utilisation de la Colonne de Levage Télescopique PHOENIX – Français

Fiches produits et techniques

[Fiche produit] Questionnaire sur les Colonnes de Levage Télescopiques PHOENIX - Allemand [Fiche produit] Questionnaire sur les Colonnes de Levage Télescopiques PHOENIX - Anglais
