Das Seilzugprogramm AS 7 gilt weltweit als innovativer Klassiker der Hebe- und Krantechnik. Anwender schätzen das modulare System aufgrund seiner praxiserprobten und wartungsarmen Komponenten. Ein wichtiges Sicherheitsmerkmal des Seilzuges AS 7 in der Ausführung als Zwillingszug ist die exakte Positionierung der Last.

Eigenschaften und Vorteile

Eigenschaften und Vorteile

  • Zwei Bau­weisen für die Trag­fähig­keit bis 125.000 kg
  • Reduzierte Bau­weise ASR 7 für die Trag­fähig­keit von 20.000 kg bis 32.000 kg, mit größerer Hub­höhe und serien­mäßig exakter Last­erfassung am Seil­fest­punkt
  • Innovative Antriebs­technik durch Zylinder­läufer­motor mit Ein­scheiben­feder­kraftbremse
  • Stationäre Ausführung oder Zwei­schienen­fahr­werk für den Anlagen- und Kranbau, optional als Untergurtfahrwerk oder Drehgestellfahrwerk verfügbar
  • Kompakte Bau­weise und geringe Anfahrmaße
  • Als Zwillings­hub­werk höhere Trag­fähig­keit, Hub­geschwindig­keit und Hubhöhe
  • Weitgehend wartungs­frei, geringer Verschleiß, lange Lebens­dauer nach FEM/ISO-Normen
  • Optional in explosions­geschützter Aus­führung nach ATEX und IECEx

Der Multicontroller SMC 4

Der Multicontroller SMC 4 ist ein sicheres elektronisches Steuer- und Überwachungsgerät für Hebezeuge mit polumschaltbarem oder frequenzgeregeltem Antrieb. Darüber hinaus wird die permanente Zustandsüberwachung des Hubwerks gewährleistet.

Der STAHL CraneSystems Multicontroller SMC 4 ist flexibel skalierbar in Funktionalität und Sicherheitslevel, mit verbesserten und erweiterten Kommunikationsschnittstellen. Die sicherheitsgerichteten Funktionen und Eigenschaften wurden gemäß geltenden Normen für Hebezeuge an EN 14492-2, EN 15011 und EN 13001-2 aktualisiert und verbessert. Durch die Kombination von SMC 4 und Frequenzumrichter IMPULSE®·VG+ von Magnetek ist eine sichere, lastabhängige und erhöhte Geschwindigkeit ›Advanced Ultra-Lift‹ möglich. Durch eine integrierte zuverlässige Drehzahlüberwachung nach EN-Normen wird der Performance Level PL c gemäß DIN EN ISO 13849-1 erreicht. Für den TÜV zertifizierten Mikroprozessor und das Betriebssystem gilt Performance Level PL d. Bei der Seiltrommelbremse entfällt dadurch die zusätzliche Sicherheits-SPS.

Die Funktionen und Eigenschaften
Der Multicontroller SMC 4 bietet eine kompakte Gesamtlösung zur Steuerung eines Hubwerks und kann optimal an die jeweiligen Gegebenheiten angepasst werden. Das SMC 4 verfügt über eine Vielzahl von Merkmalen und Funktionen. Damit wird die Grundlage für sicheres Arbeiten und eine lange Lebensdauer auf einem hohen Sicherheitsstandard geschaffen.

Die Fakten

  • Modular in Hardware und Software
  • Optionsmodul für sechs weitere programmierbare Ein-/Ausgänge
  • Optionale Seiltrommelbremse in Performance Level PL d
  • Erweiterte Betriebsdatenerfassung und exakte Fehlerdiagnose
  • Ausfallsichere Datenspeicherung
  • Daten auslesen und verarbeiten über Konfigurations-App-Zugriff
  • Verstärker für eine bis zu 500m lange Kabelverbindung über RS485
  • Lackierte Platinen zum Schutz gegen Betauung


Neu beim Multicontroller SMC 4:

Die Frequenzumrichter IMPULSE®·VG+ von Magnetek
Vorteilhaft ist ein Frequenzumrichter immer dann, wenn die Produktivität durch einen erweiterten Geschwindigkeitsbereich ergänzt werden soll. Der ›Advanced Ultra-Lift‹ ermöglicht eine sichere, lastabhängige und erhöhte Geschwindigkeit. Bei Teillast wird die Hubgeschwindigkeit erhöht, dadurch wird die Wirtschaftlichkeit gesteigert. Eine Reduzierung der Hubgeschwindigkeit wiederum lässt das sanfte Absetzten und die exakte Positionierung der Last zu. Durch einen Frequenzumrichter übernimmt der Multicontroller SMC 4 wichtige Sicherheitsfunktionen, dazu zählen: Funktional sichere Abschaltung bei Überlast, Drehzahlüberwachung, verbesserte automatische Lastkontrolle ALC, Realisierung und Überwachung der lastabhängigen Geschwindigkeitsregelung durch Ansteuerung und Datenkommunikation über die serielle Modbus-Schnittstelle, Brems- und Temperaturüberwachung, Motormanagement und Schlaffseilabschaltung.

Der Einsatz einer optionalen Seiltrommelbremse
Als Fang- und Haltebremse ausgeführt, verhindert die Seiltrommelbremse das Abstürzen der Last selbst bei Getriebebruch. Sie dient zudem als optionale Sicherheitsbremse und steht in Performance Level PL d zur Verfügung. Die Geschwindigkeitsüberwachung der Seiltrommel und alle funktionalen Steueraktionen werden durch den Multicontroller SMC 4 ausgeführt. Die Fangbremse greift, sobald die vorgesehene Grenzgeschwindigkeit überschritten wird. Die Haltebremse fällt zeitverzögert nach jedem Halt ein und sichert die schwebende Last. Die Steuerung stellt unter anderem durch einen Drehzahlsensor und Klinkenpositionsschalter die reibungslose Funktion der Seiltrommelbremse sicher. Durch die Überwachung der Bremse und der Lüftzeit wird nicht nur die Seiltrommelbremse, sondern auch die komplette Motorsteuerung überwacht. Das Bremsmoment zwischen Klinkenring und Seiltrommel kann jederzeit geprüft und eingestellt werden. Optional ist die Seiltrommelbremse in explosionsgeschützter Ausführung erhältlich.

kp_smc_001_m (darker)

Der neue Multicontroller SMC 4



Download

Der Seilzug AS



Broschüre

Sprache: deutsch

Größe: 21 x 25 cm

Seiten: 28 pages (4 colours)

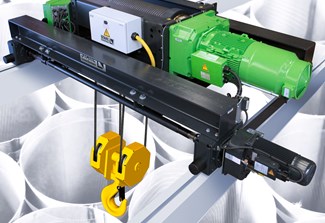

ti_sz_as_001
sz_as_032_m

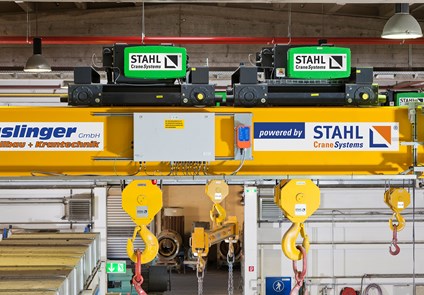

Der AS 7 eignet sich besonders gut für hohe Trag­lasten bis 80.000 kg oder Kran­anlagen, bei denen eine hohe Einstufung nach FEM/ISO-Normen gefordert ist.

sz_as_zw_016_m

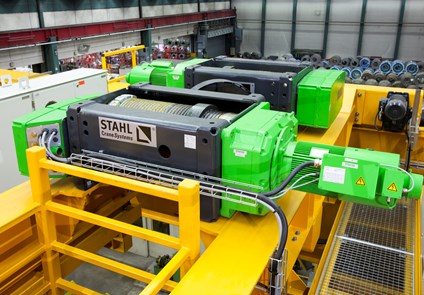

Als Zwillings­hub­werk ermöglicht der Seil­zug AS 7 ZW eine Trag­fähig­keit bis 125.000 kg, höhere Hub­geschwindig­keit und das genauere Positionieren ohne Haken­wanderung.

sz_sl_as_015_m

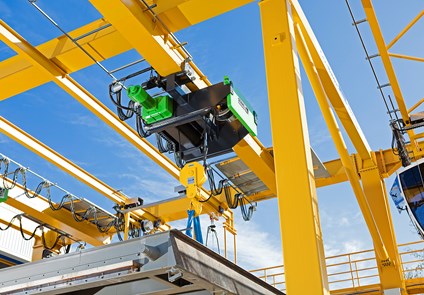

Der Seil­zug AS 7 kann als Sonder­lösung auch mit einem Ein­schienen­fahrwerk unter­halb der Kran­brücke betrieben werden.

Optionen
