Das neue Seilzug-Obergurtfahrwerk OE-N

von STAHL CraneSystems | 09 Mrz 2023


Der Seilzug SH – innovative Fahrwerk-Entwicklung

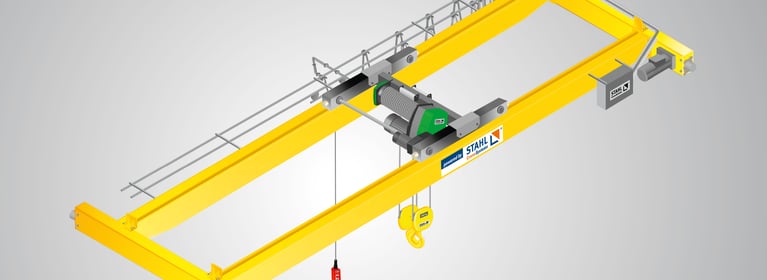

Die kurze Bauhöhe des neuen Zweischienenfahwerks OE-N ermöglich den Einsatz bei geringem Deckenabstand.

Das Seilzugprogramm SH von STAHL CraneSystems setzt seit Jahren weltweit höchste Standards in der Hebe- und Krantechnik. Kompakt, leistungsstark und besonders wartungsfreundlich. Die Seilzüge sind in konsequent modularer Bauweise konstruiert. Kranhersteller und Anlagenbauer schätzen diese wirtschaftlichen Komponenten sowie Gesamtlösungen, die sich Tag für Tag im Einsatz bewähren.
Das Zweischienenfahrwerk OE-N ist in verschiedenen Spurweiten mit einer Tragfähigkeit von 1.250 kg bis 25.000 kg erhältlich. Dank niedriger Bauhöhe lassen sich auch beengte Platzverhältnisse optimal nutzen. Alle Fahrwerke bieten zwei Fahrgeschwindigkeiten. Auf Wunsch sind auch Ausführungen mit anderen Geschwindigkeiten oder mit Frequenzumrichter lieferbar.

Die Fakten
- Kurze Bauhöhe bei geringem Freiraum zur Hallendecke
- Anordnung des Hebezeugs zwischen den Fahrwerksträgern
- Zuverlässig, wartungsarm; servicefreundliche Komponenten
- Einstufung nach FEM/ISO-Normen
- Serienmäßig mit zwei Hub- und Fahrgeschwindigkeiten
- Optional in explosionsgeschützter Ausführung nach ATEX oder IECEx

Veranschaulichung der Platzverhältnisse
Beim neuen abgesenkten Seilzug-Obergurtfahrwerk OE-N 07 wird die Bauhöhe beispielsweise im Vergleich zur Standardausführung OE-S 07 um 455 mm reduziert. In der Standardausführung werden die Querholme auf die Laufradholme oben aufgesetzt. Durch die neue platzsparende Anordnung der Querholme zwischen den Laufradholmen wird diese Reduzierung erreicht.


Download Flyer > Das Seilzug-Obergurtfahrwerk OE-N <
