Sistema de Control de Avance Trifásico

Three Phase Jog Control System

Los controles de avance trifásicos están diseñados para una amplia gama de motores eléctricos trifásicos estándar. Y están diseñados para operar uno o varios motores eléctricos.

Folleto

Desplegar todos los documentos

¿Necesita ayuda?

¿No está seguro si esta es la solución adecuada a su aplicación, o necesita una solución personalizada? Contáctenos hoy mismo para obtener ayuda de un experto.

Características y beneficios

Controles de avance lento trifásicos estándar
Se pueden configurar para avanzar lento motores a 208/220/230/240/400/460/480 y 575 VCA a 50 o 60 Hz.
Dos métodos estándar para avanzar lento motores trifásicos:

Avance lento momentáneo: Se debe mantener presionado el botón para que el motor funcione. Al soltarlo, el motor se detendrá.
Avance lento mantenido: Se debe mantener presionado el botón para que el motor funcione. Se debe presionar el botón de parada para detener el motor.

Flexibilidad
Permite mayor flexibilidad para aplicaciones de movimiento.
Procesos múltiples
Se puede lograr con el mismo equipo ajustando las velocidades.
Rentalidad
Elimina la necesidad de equipo adicional para procesos rápidos o lentos.
Aumenta la durabilidad del equipo.
- Elimina arranques y paradas bruscas.
- Prolonga la vida útil del equipo.

Características técnicas

Especificaciones del control de desplazamiento trifásico

Tamaño del motor	Voltaje	Altura	Ancho	Profundidad	Montaje de gabinete
Hasta 10 CV	400 VCA/3 PH/60 Hz	20 pulgadas	16 pulgadas	6 pulgadas	Montaje en pared
NOTA: Las dimensiones son las mismas para los controles Momentáneo o Mantenido. Las dimensiones que se muestran son para controles de desplazamiento estándar con un solo motor eléctrico.

Métodos de control del sistema de desplazamiento trifásico

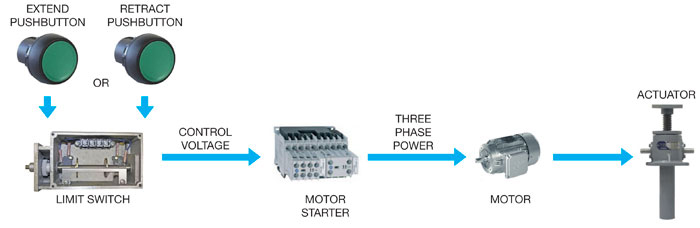

Método 1: controles de desplazamiento momentáneos

Mantenga presionado el botón pulsador de extensión o retracción.
El voltaje de control se aplica al interruptor de límite.
El voltaje de control del interruptor de límite energiza el arrancador del motor.
El arrancador del motor suministra energía trifásica al motor. El motor funcionará en sentido horario o antihorario para extender o retraer el actuador.

Al soltar el botón pulsador de extensión o retracción, el arrancador del motor desactiva el motor y detiene el motor y el actuador.
Si se activa el interruptor de límite normalmente cerrado, el arrancador del motor se desenergizará, deteniendo el motor y el actuador.

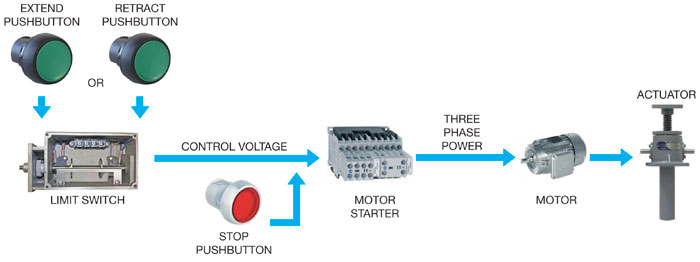

Método 2: controles de desplazamiento mantenidos

Presione y suelte el botón de extensión o retracción.
El voltaje de control se aplica al interruptor de límite.
El voltaje de control del interruptor de límite pasa a través del botón de parada y energiza el arrancador del motor.
El arrancador del motor suministra energía trifásica al motor. El motor funcionará en sentido horario o antihorario para extender o retraer el actuador.

Al presionar el botón de parada, se desenergiza el arrancador del motor y se detiene el motor y el actuador.
Si se activa el interruptor de límite normalmente cerrado, el arrancador del motor se desenergizará, deteniendo el motor y el actuador.
