Sistema de Control de Sincronización

Los sistemas de control de sincronización brindan una solución eléctrica para sincronizar actuadores donde no se pueden lograr ejes y acoplamientos mecánicos. Es ideal para sistemas que utilizan múltiples motores eléctricos y está diseñado para mantener una tolerancia que satisfaga las necesidades de su aplicación.

Documentos

Folleto
Folleto
Desplegar todos los documentos

¿Necesita ayuda?

¿No está seguro si esta es la solución adecuada a su aplicación, o necesita una solución personalizada? Contáctenos hoy mismo para obtener ayuda de un experto.

Características y beneficios

  • Seguridad mejorada
    Interruptor de desconexión principal con enclavamiento mecánico y protección contra cortocircuitos que evita acciones contradictorias, como extender y retraer un actuador simultáneamente, lo que elimina posibles daños al actuador y al equipo asociado.
  • Caja opcional (específica para la aplicación)

    Caja NEMA Tipo 4
    Protección robusta: Ofrece una excelente protección contra el agua, el polvo y el polvo arrastrado por el viento, apto para uso tanto en interiores como en exteriores.

    Caja NEMA Tipo 12
    Protección contra polvo y goteo: Diseñado para evitar la entrada de polvo, suciedad, pelusas, fibras, partículas suspendidas y goteo de líquidos no corrosivos.

    Caja NEMA Tipo 4X
    Protección contra polvo y goteo: Diseñada para evitar la entrada de polvo, suciedad, pelusas, fibras, partículas suspendidas y goteo de líquidos no corrosivos.

    Gabinetes NEMA Tipo 4X
    Resistencia mejorada a la corrosión: Ofrece una protección superior contra sustancias corrosivas, como agua salada, productos químicos y contaminantes industriales, gracias a materiales como el acero inoxidable o recubrimientos especiales.

    Gabinetes a prueba de explosiones
    Seguridad en áreas peligrosas: Diseñada para evitar que las explosiones escapen del gabinete y se propaguen al entorno circundante en áreas peligrosas.

  • Montaje en la puerta del gabinete
    Regleta de terminales etiquetada con parada de emergencia (E-Stop), iluminada o no, para dispositivos instalados en campo.
  • Sobrecarga
    Sobrecarga ajustable en cada motor (para aplicaciones de arranque de motor).
  • Protección contra cortocircuitos
    Para todos los arrancadores de motor, variadores de frecuencia (VFD) y servovariadores.
  • Relé de seguridad de dos canales
    Para aplicaciones de VFD y servo.

Características opcionales

  • Pantalla táctil a color, 4 – 12 pulgadas (estándar en aplicaciones servo)
  • Colgante, con cable o inalámbrico (los colgantes con cable vienen con etiquetas de botón personalizables)
  • Cumple con UL508A o cUL
  • Indicadores opcionales: pulsadores iluminados, luces de columna o alarmas
  • Controles completos personalizables

Características técnicas

Cuadro comparativo de controles de sincronización

Tipo de control Facilidad de instalación Precisión Tolerancia Flexibilidad del sistema Longevidad Rendimiento general del sistema Costo
Arrancador de motor

★ ★

 ★

★

 ★ ★ ★ $
VFD ★ ★★ ★★ ★★ ★★★ ★★ $$
Servomotores ★★★ ★★★ ★★★ ★★★ ★★ ★★★ $$$
★ = Bueno     ★★ = Mejor     ★★★ = Mejor

Métodos de control de sincronización estándar

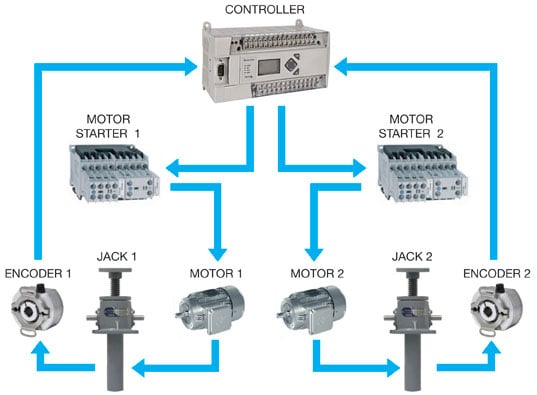

Método 1: sincronización mediante arrancadores de motor



  • Los codificadores 1 y 2 comunican la posición de la toma 1 y la toma 2 al controlador.
  • El controlador enciende o apaga el arrancador de motor 1 y 2 según la posición del conector 1 y 2.

  • Los arrancadores de motor 1 y 2 aplican energía a los motores jack 1 y 2 en función de la retroalimentación del codificador para mantener el sistema sincronizado.

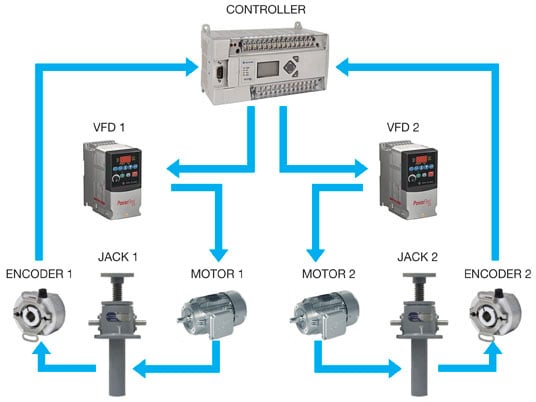

Método 2: sincronización mediante variadores de frecuencia (VFD)



  • Los codificadores 1 y 2 comunican la posición de los conectores 1 y 2 al controlador.
  • El controlador ordena a VFD 1 y 2 que cambien la frecuencia de salida a los motores 1 y 2 en función de la posición de cada conector.


  • Los VFD 1 y 2 cambian la frecuencia de salida tanto al motor 1 como al 2 en función de la retroalimentación del codificador para mantener el sistema sincronizado.

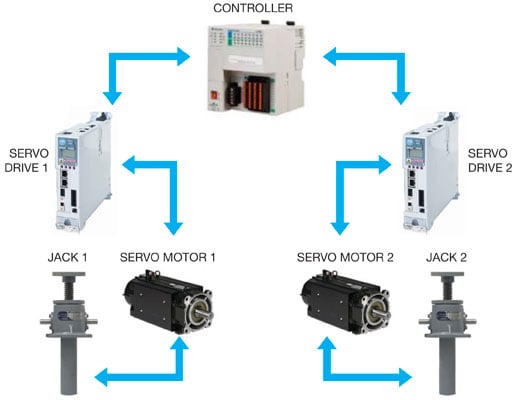

Método 3 - Sincronización mediante servomotores con codificadores absolutos



  • El controlador ordena al servoaccionamiento 2 que siga al accionamiento del servidor 1.
  • El servoaccionamiento 2 ajusta la potencia de salida al servomotor 2 para mantener el conector 2 sincronizado con el conector 1.

  • Codificadores absolutos integrados en ambos servomotores que realimentan la posición del controlador.
