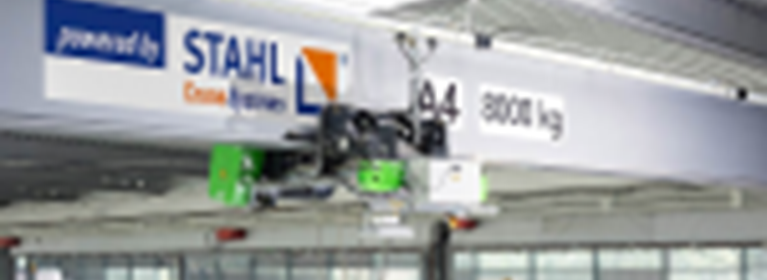

No existe una solución de catálogo simple para polipastos en sistemas de GNL. Dado que los requisitos varían según el fabricante de la bomba, el fabricante de la planta, el contratista EPC y el país de destino, los clientes se benefician de los productos confiables y personalizables que STAHL CraneSystems puede proporcionar. Un ejemplo de las habilidades únicas de STAHL CraneSystems es un polipasto diseñado a medida con tambor de cuerda especial para grúas de mantenimiento en tanques de GNL chinos, construido para cumplir con los requisitos del mercado chino. El polipasto de cable de GNL a prueba de explosiones se basa en la probada serie SH ex , mientras que el tambor de cuerda es una mezcla de tambores de las series SH y AS .
No hay tanque de GNL sin tecnología de grúa
Shenzhen LNG es la tercera terminal china de GNL, después de Ningbo y Tianjin, para la cual STAHL CraneSystems ha suministrado tecnología de grúa a prueba de explosiones al fabricante de la planta, TGE Gas Engineering. La exitosa colaboración entre las dos empresas alemanas ya ha demostrado su valía en muchas otras plantas de GNL y gas en Europa y Asia, y esta no fue la excepción.
La nueva terminal de GNL en Shenzhen consistió en cuatro tanques de gas licuado de 160,000 m³ y se puso en marcha a fines de 2015. Cada tanque de GNL estaba equipado con una grúa para colocar la bomba de gas licuado en el fondo del tanque y levantarla al aire libre nuevamente para trabajos de mantenimiento o reparación. Debido al riesgo potencial de explosión por evaporación del gas, todos los componentes eléctricos tuvieron que construirse con un diseño a prueba de explosiones, que también se aplica a la tecnología de grúa utilizada. Además de esto, se deben cumplir requisitos adicionales y más estrictos que los de las normas ATEX o IECex en las aplicaciones de GNL, dependiendo del operador y el país de uso.
Casi estándar, pero aún excepcional
Las especificaciones para los polipastos de cable de GNL en las plantas chinas requieren una relación entre el diámetro de la cuerda y el diámetro del tambor de la cuerda (relación D / d) que no se puede lograr con un polipasto estándar. STAHL CraneSystems desarrolló tambores de cuerda con un diámetro más grande específicamente para estos polipastos de cable de alambre y los desplegó con éxito en los tanques de gas en las terminales de Ningbo LNG y Tianjin LNG.
La cuerda, que está firmemente conectada a la bomba de GNL, mide 13 mm de diámetro. El diámetro estándar del tambor del polipasto de cable de alambre SH 6 es de 356 mm. Un tambor de la serie de polipastos de cable de alambre más grande AS 7 con un diámetro de 456 mm se suelda a este tambor en la fábrica de STAHL CraneSystems para aumentar la ya muy buena relación D / d de 27 a 35 sin una modificación compleja del diseño del polipasto de la serie. Al mismo tiempo, es posible cumplir con el requisito del cliente de un freno de tambor de cuerda adicional basado en el sistema de módulo probado de la serie SH mediante el uso del tambor estándar y el marco estándar, lo que resulta en una solución económica a pesar de todas las modificaciones.
Fiabilidad a largo plazo
Las ventajas de las soluciones especiales casi estándar, como estos polipastos de cable de GNL , son obvias. Los componentes individuales provienen de nuestra propia producción en serie, su diseño técnico está bien concebido y completamente desarrollado, y se garantiza un suministro de piezas de repuesto a largo plazo. El período de uso es difícil de estimar, especialmente en el caso de plantas de energía y soluciones en alta mar, ya que a menudo se excede el período de uso calculado y los sistemas se utilizan significativamente más de lo planeado. La durabilidad, fiabilidad y seguridad del sistema de grúa solo se puede garantizar a largo plazo si todos los componentes importantes son fácilmente accesibles para el trabajo de mantenimiento y las piezas de repuesto están disponibles rápidamente.
Un equipo fuerte
TGE Gas Engineering GmbH fue responsable de la planificación, diseño y construcción de los tanques de GNL. La compañía con sede en Bonn ha erigido numerosas plantas de gas licuado en todo el mundo en los últimos 30 años y ha utilizado polipastos a prueba de explosiones y tecnología de grúa de STAHL CraneSystems en muchos de estos proyectos. STAHL CraneSystems es conocido internacionalmente como un experto en soluciones de elevación personalizadas y como uno de los principales fabricantes mundiales de tecnología de grúas a prueba de explosiones, particularmente para la industria del petróleo y el gas.
