Rigging | Enrique Brozyna | 20 oct. 2010
He visto el mal uso de los pernos oculares en todos los ámbitos de la vida, industrial, recreativo y residencial, y es aterrador. He visto pernos oculares utilizados en aplicaciones de aparejo, que transportan grandes cargas, que se usan incorrectamente; a veces se utilizan en camionetas pick-up como accesorios para cadenas de seguridad en remolques.
Muy fácilmente adquiridos, la mayoría de los pernos oculares se pueden comprar en ferreterías locales. A menudo se pasa por alto el límite de carga de trabajo (WLL) y el ángulo en el que se cargará el perno. Este será el ángulo en el que la carga ejercerá tensión sobre el perno en relación con el eje roscado.

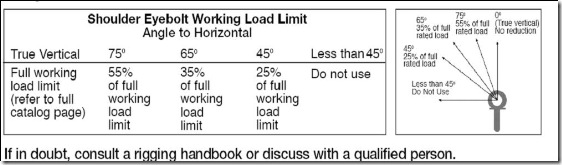

Durante un verdadero tirón vertical recto en línea con el eje roscado, no hay reducción en WLL. Una vez que comienza a desviarse de "True Vertical" (vea el gráfico a continuación), el WLL disminuye drásticamente.

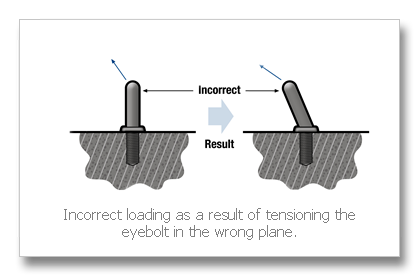

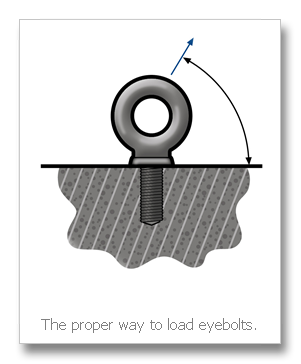

El ojo debe estar en la línea de tirón. Cualquiera que sea el medio de cabestrillo que utilice, la pata del cabestrillo debe ser paralela al ojo del perno.

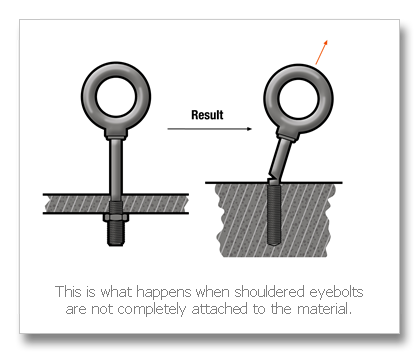

Al instalar un perno en un orificio roscado, asegúrese de que la enganche de la rosca sea al menos 1-1/2 veces el diámetro del perno del perno. Además, cuando use pernos oculares con hombros, asegúrese de que el hombro esté en contacto completo con la superficie que se está levantando. Los pernos oculares sin hombros NO deben usarse para levantamientos angulares (Ref. ASME B30.26)
Los anillos de elevación son una alternativa a los pernos oculares, ya que los anillos de elevación pueden girar 360o sin perder ningún límite de carga de trabajo, lo que permite que la fianza del anillo de elevación esté en línea con la línea de tensión. ¡Vuelva en un par de semanas para una publicación de seguimiento sobre los anillos de elevación!
¿Quieres saber más? Vea nuestro reciente seminario web de seguridad:
"Uso seguro de puntos de elevación: pernos oculares, anillos giratorios de elevación y abrazaderas".
