Selección de eslingas y límites de carga de trabajo: lo que necesita saber

Las eslingas de cadena son una combinación de cadena, ganchos, anillos y otros accesorios utilizados principalmente para aplicaciones de elevación aérea. Las eslingas se utilizan a menudo junto con grúas y otros dispositivos de elevación y permiten a los aparejadores crear configuraciones personalizadas para levantar cargas según las necesidades de esa aplicación específica.

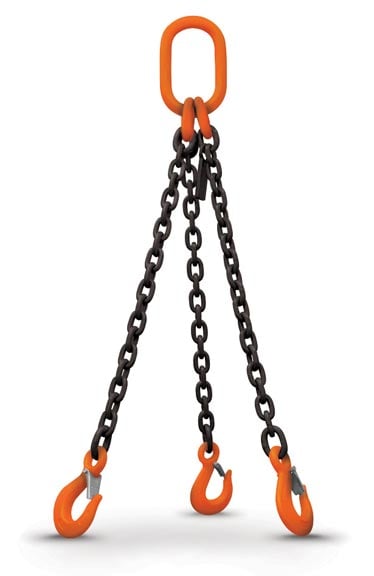

Las configuraciones estándar de eslinga de cadena consisten en ramas de cadena que se fijan en un extremo a un eslabón maestro o anillo con algún tipo de accesorio. Al construir una eslinga, ASME, NACM y OSHA recomiendan que solo se use una cadena de acero aleado. La cadena Herc-Alloy de Columbus McKinnon, disponible en los grados 80 y 100, está hecha de acero de triple aleación superior y es una opción fuerte y duradera para construir eslingas de cadena.

Todas las eslingas de cadena deben venir con una etiqueta de identificación de metal que se fije a la cadena. La etiqueta debe incluir la siguiente información: tamaño de la eslinga, alcance, límite de carga de trabajo, número de serie, nombre del fabricante, grado de la eslinga y número de ramas.

Selección adecuada de la eslinga de la cadena

Al elegir un cabestrillo de cadena, hay algunas cosas a considerar:

1. Peso y configuración de la(s) carga(s) a levantar
2. Tipo de eslinga de cadena requerida, según peso y configuración
3. Tamaño de la cadena de la carrocería según los límites de carga de trabajo. Asegúrese de tener en cuenta el efecto del ángulo requerido (consulte la información a continuación).
4. Alcance requerido para dar el ángulo deseado. Esto se mide desde la superficie de rodamiento superior del enlace maestro hasta la superficie de rodamiento del accesorio inferior.
5. La proporción de carga en los puntos de recogida y la ubicación del centro de gravedad

¿Qué determina el límite de carga de trabajo de un cabestrillo?

El límite de carga de trabajo indica la carga máxima que debe aplicarse a la eslinga y nunca debe excederse durante el uso para garantizar la seguridad del operador.
Los límites de carga de trabajo de la eslinga se determinan de la siguiente manera:

• Tipo de enganche
• Resistencia del material
• Factor de diseño
• Diámetro de curvatura (D/d)
• Ángulo de carga

El límite de carga de trabajo de una eslinga también puede verse afectado por las condiciones en las que se utiliza la eslinga. Por ejemplo, la aplicación rápida de una carga puede producir condiciones de sobrecarga peligrosas. Además, la torsión y el anudamiento de los enlaces o componentes de la eslinga pueden disminuir el límite de carga de trabajo de una eslinga. Las condiciones ambientales, como las temperaturas elevadas, también pueden afectar el límite de carga de trabajo de un cabestrillo.

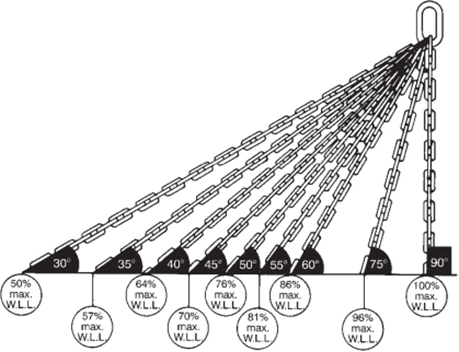

Dado que las eslingas se utilizan con mayor frecuencia en ángulo, revisemos un ejemplo de cómo el ángulo de carga afecta el límite de carga de trabajo de una eslinga. En el siguiente diagrama, los porcentajes que se muestran representan el límite máximo de carga de trabajo de la eslinga cuando se utiliza en el ángulo designado. ¡En algunos casos, el límite de carga de trabajo de la cadena se reduce al 50%!

Por ejemplo:  Una eslinga doble de 3/8" Grado 80 utilizada a 90° tendría un límite de carga de trabajo de 2 veces la carga de trabajo de una 3/8" Grado 80 simple o 2 x 7, 100 lbs. = 14,200 lbs.

La misma eslinga doble utilizada a 35º tendría un límite máximo de carga de trabajo del 57% de 14,200 lbs. o .57 x 14,200 lbs. = 8,094 lbs.

Para otro ejemplo de cómo el ángulo de uso puede afectar el límite de carga de trabajo de una eslinga de cadena, consulte esta publicación de blog anterior: ¿Cuál es el límite de carga de trabajo de una eslinga de cadena de 2 patas?
